伺服電機中接線是一個很重要的過程，每個接口對應著相應的接口，接錯可能會導致伺服電機不工作或出現故障等問題，那么伺服電機應該怎么接線呢？伺服電機過熱的原因又是什么？下面康瑞數控為大家分析介紹。

伺服電機如何接線？

如今伺服大多都使用交流伺服。因而伺服電機的電源插頭和一般三相異步電機沒有什么區別。電源插頭從伺服驅動器輸出功率控制模塊收到電動機開關電源口。

伺服電機如何接線，編碼器，從伺服編碼器口收到電動機編碼器口，伺服電機如何接線，依據編碼器數據信號，一些將會要改裝正中間變換設備。

接線包含主電源電路接線和控制回路接線。主電源電路包含R、S、T三相電線和U、V、W與電動機的接線，PLC聯接控制器的CN1（一些控制器包含CN1A和CN1B)，編碼器與CN2聯接。詳盡內容，你能百度網商品接線照片，簡單明了！難題是PLC輸出線路與中繼端子臺的接線，要依據布置規定來接。

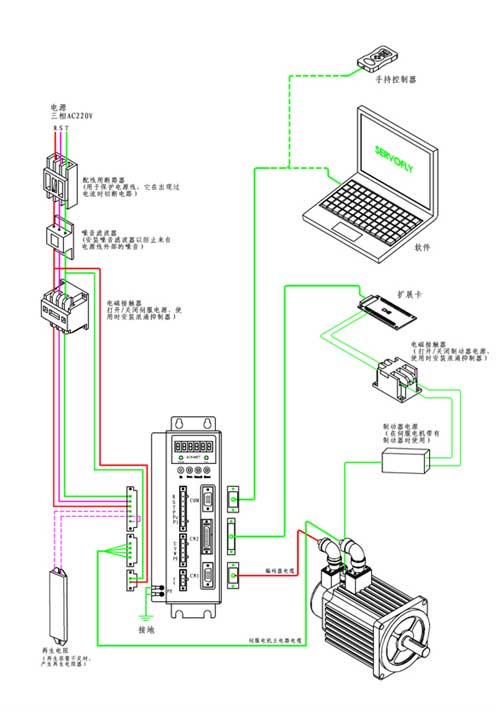

伺服電機接線圖:

伺服電機過熱緣故

1.電動機很小，不宜運用

關鍵的是要保證應用的高低溫試驗伺服電機規格合適其運用的自然環境工作周期時間。電動機很小將沒法充足快地?zé)峁苌幔姍C遇過熱。

2.工作溫度高

假如電動機在比其布置溫度更高的環境中運行，它將會會過熱，由于工作溫度會使電動機更無法一切正常水冷卻。

3.持續運作間歇性負荷電動機

假如電機的運作頻率超過預估，電機依然會變暖，而且每一次循環系統都是變得更加熱，較后使電機過熱。

4.髙壓或底壓供電系統

因為電流量耗費，開關電源將會不夠。以便擺脫靜止不動時的負荷或慣性力，電動機在負荷下的運作電流量會過高。工作電壓有誤會使電動機工作中更為艱難，并將會造成電動機過熱。

5.高原地區

因為空氣稀薄，電動機在較高原地區處水冷卻高效率較低。假如您坐落于海拔高度1000米（3300千足金）的較高海撥高度，請與生產商聯絡并保證的電動機具備相對的額定電流。

6.通風口阻塞

這好像很顯著，但電動機上的通風口務必開啟能夠讓發熱量逸出。查驗并保證沒有物品遮擋他們。

以上就是康瑞數控關于“伺服電機怎么接線”和“伺服電機過熱原因”問題作出的解答介紹，希望能對您有幫助。大家一定要記住伺服電機的正確接線方法，還要注意伺服電機的正確使用方法，不然電機長期過熱對電機的使用壽命也是不好的。
